Пневмотранспортер (Пневматический зернопогрузчик)
КОМПЛЕКТАЦИЯ ПНЕВМОТРАНСПОРТЕРА (ПНЕВМОПОГРУЗЧИКА)

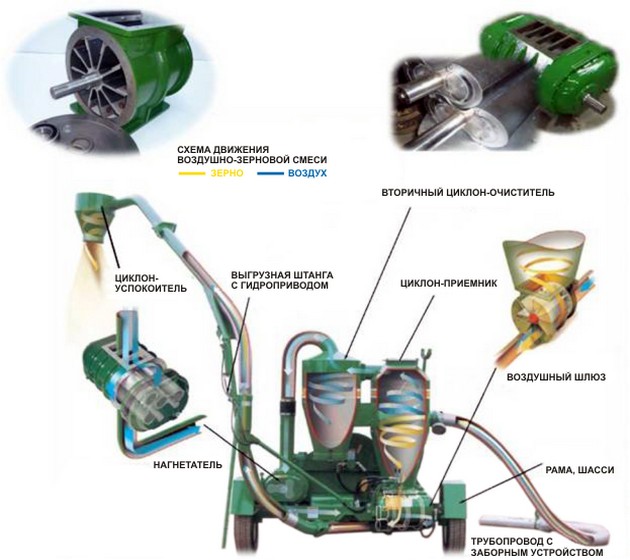

Основные узлы пневмотранспортера (пневмопогрузчика):
- нагнетатель двойного действия, создающий два вида давления: вакуумное и нагнетающее, имеет внутреннее хромированное покрытие, обеспечивающее абразивную устойчивость. Производительность нагнетателя до 3200 м3/час;
- воздушный шлюз, разделяющий давление в пневмосистеме. Ротор воздушного шлюза оснащен десятью лопастями с регулируемыми по ширине зазора очистителями, обеспечивающими минимальное разрушение зерна, менее 0,5%, корпус производится из высокопрочного чугуна, обеспечивающего длительный эксплуатационный ресурс при нагрузке разницы давлений. Производительность воздушного шлюза до 88 литров за 1 оборот.
- циклон-приемник;
- вторичный циклон-очиститель;
- всасывающий и разгрузочный (нагнетательный) трубопровод;
- циклон-успокоитель;
- рама с одноосным или двуосным шасси;
- привод.
Принцип работы пневмотранспортера (пневмопогрузчика):
Продукт затягивается в циклон-приемник, который выступает в качестве предварительного очистного устройства. В нем продукт и воздух разделяются, продукт через воздушный шлюз попадает в нагнетательную магистраль, а воздух поступает в компрессор. Вторичный циклон-очиститель повторно фильтрует воздух, затем воздух из компрессора поступает в нагнетательную магистраль, подхватывает продукт и транспортирует его к месту выгрузки.
Предлагаем все виды приводов пневмотранспортеров (пневмопогрузчиков):
-электродвигатель,
-вал отбора мощности трактора
-автономный дизельный двигатель
-автономный бензиновый двигатель
-комбинированный ВОМ и электродвигатель
Особенности конструкции:
-Циклон-успокоитель предназначен для выделения транспортируемого продукта из воздушно-продуктовой смеси и направления его для дальнейшей переработки. Приемник конической формы устройства Agri-Vac разработан таким образом, чтобы минимизировать сопротивление материалу и воздушному потоку.
-Использование гибких быстро съемных шлангов с соединительными муфтами обеспечивает надежное и быстрое соединение механизмов
-Прочная рама обеспечивает долговременную службу всего Agri-Vac.
-Трубопровод с отводом предназначен для создания и изменения направления трассы
Пневмотранспортеры Walinga отличаются высокой надёжностью, имеют лучшие в Мире по сравнению с другими пневмопогрузчиками показатели расстояний всасывания, дальности и высоты подачи.
Пневмотранспортер для зерна — это очень необходимое оборудование в сельском хозяйстве и других отраслях промышленности. Пневмотранспортер предназначен для бережной вертикальной и горизонтальной транспортировки зерна или любой другой злаковой, бобовой или другой культуры на дальние расстояния и высоты.
Как правило стандартное расстояние в высоту составляет около 30 метров и по горизонтали до 100 метров.
Влажность транспортированного зерна может составлять до 30%, а засоренность около 15%.
Принцип работы пневмотранспортера: гибкий рукав помещается в бурт с зерном, вентилятор давления нагнетает воздух, после чего зерно всасывается и подается в магистраль. На этом этапе зерно проветривается, что способствует улучшению его качества. После чего по стальным трубам зерно попадает на склады, в кузов транспортного средства или любой другой резервуар.
