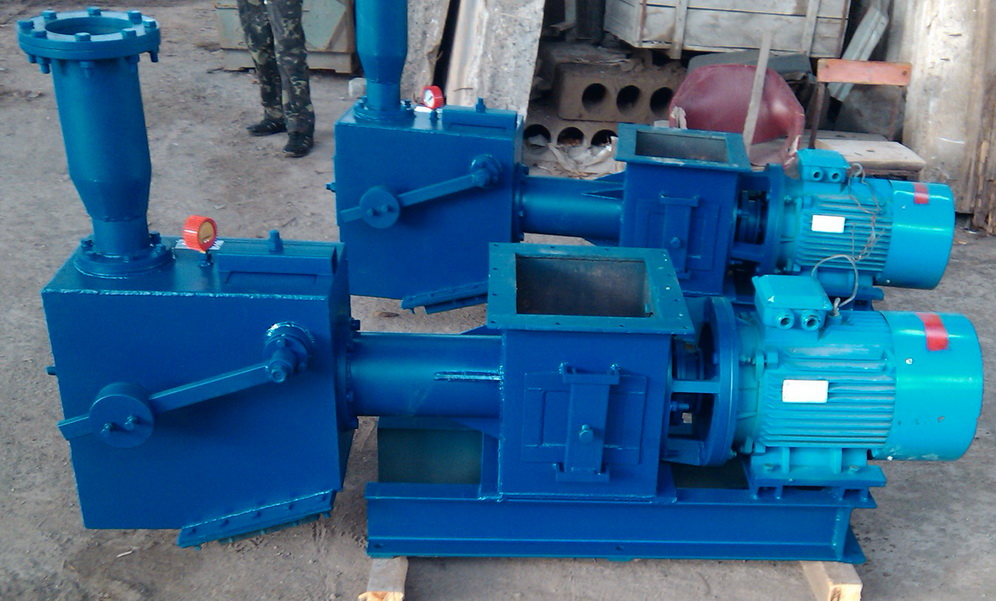

Насос пневматический винтовой ТА-15УВ
Пневмоподъемник предназначен для вертикальной подачи цемента по трубопроводам при помощи сжатого воздуха и должен находится в крытом помещении защищённом от атмосферных осадков.
Температура окружающего воздуха должна быть в пределах от минус 40°С до плюс 40°С.
Насос пневматический винтовой ТА-15УГ
Технические характеристики |
|
Номинальная производительность, т/час
|
100
|
Номинальная высота подачи, м
|
35
|
Расход сжатого воздуха, м3/мин
|
12-14
|
Рабочее давление в смесительной камере, МПа (кгс/см2), не более
|
0,12(1,2)
|
Электродвигатель привода шнека:
|
|
Тип
|
Асинхронный, короткозамкнутый
|
Исполнение
|
М201
|
мощность, кВт
|
37
|
скорость вращения, об/мин
|
1000
|
Диаметр шнека, мм
|
200
|
Габаритные размеры, мм
|
|
Длина
|
2150
|
Ширина
|
710
|
Высота
|
1150
|
Масса, кг
|
610
|
ПРИМЕЧАНИЕ. Производительность подъемников указана для цемента с насыпной массой 1,2-1,3 т/м3 при отклонении трубопровода от вертикали до15°. Предельное отклонение от номинальной производительности – 10%.

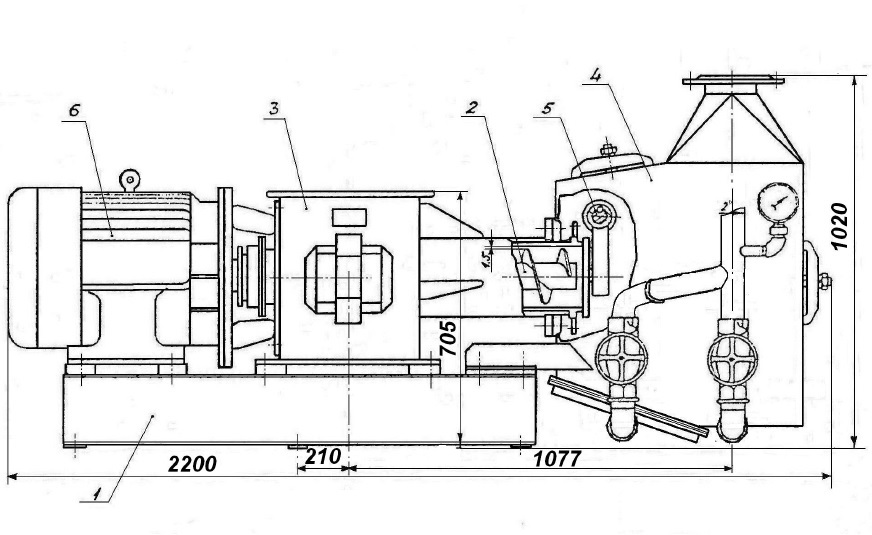

Чертежи насоса пневматического винтового ТА-15УВ
Нажмите на чертеж для просмотра.
